Опис

Стандарт виготовлення виробу: Серія 3.407-115
Фундамент грибоподібний підніжник Ф 6-4 – це залізобетонний виріб грибоподібної форми, штир якого не має нахилу до осі основи. Належить до групи прямостоєчних фундаментів. Нагадаємо, що пристрій проміжних або проміжно-кутових опор ЛЕП із кріпленням елементів між собою за допомогою відтяжок здійснюється тільки із застосуванням спеціальних фундаментних конструкцій тип Ф та опорних елементів. Вибір того чи іншого виду фундаменту визначається умовами майданчика, на якому будуть зведені лінії електропередач, відповідно до конкретних інженерно-геологічних та гідрогеологічних досліджень, а також техніко-економічних розрахунків. Монолітна основа забезпечує експлуатаційну безпеку, надійність та довговічність ліній електропередач.

Ф 6-4 служить передачі навантажень від вищерозташованих вузлів на природне основание. Експлуатація грибоподібних фундаментів здійснюється в сухих та водонасичених ґрунтах, а також в умовах критично низьких температур (розрахункова до -40 градусів), сейсмічності до 9 балів за шкалою Ріхтера та впливу від ґрунтових вод різного ступеня агресивності. Глибина закладання фундаментів визначається властивостями та характеристиками ґрунтів конкретних умов експлуатації, а також навантажень, що визначаються характеристиками опори ЛЕП.

1. Варіанти написання маркування

Дозволяється записувати маркувальні знаки різними варіантами:

1. Ф 6-4;

2. Ф 6.4.

2. Основна сфера експлуатації

Грибоподібні підніжники Ф 6-4 застосовуються для безпосереднього пристрою опор ЛЕП тип ПЛ номінальною напругою 35-500 та 750 кВт. Підготовка котловану у звичайних ґрунтах виконується буровими машинами до проектної позначки (приписи з цього виду робіт містять умови СНиП), у скельних, вічномерзлотних та мерзлих ґрунтах – розробка місцевості проводиться з вибухами та відбійними молотками. Котлован підлягає обов’язковому осушенню, дно засипається шаром піску.

Зверніть увагу, що монтаж прямостоечних фундаментних конструкцій у зимовий час повинен бути виконаний у стислий термін, щоб унеможливити промерзання дна котловану. Монтаж опори реалізується у різний спосіб, при кожному потрібно виключити поворотні та інші зміщення фундаменту. Для цього застосовують гальмівні пристрої. Грунт ретельно трамбують, при цьому ґрунт зворотного засипання повинен бути захищений від промерзання. Грамотний підхід до влаштування фундаментів дозволить отримати надійну у використанні та довговічну конструкцію.

3. Позначення маркування

Згідно з умовами Серії 3.407-115 формують маркування уніфікованих фундаментів. Позначення дозволяє правильно класифікувати вироби за видами та марками. До шифру входять такі дані:

1. Ф – фундамент (тип виробу);

2. 6 – типорозмір;

3. 4 – під опори з черевиками, що мають 4 отвори.

Фундамент Ф 6-4 має такі розмірні дані:

Довжина = 2700;

Ширина = 2700;

Висота = 3200;

Вага = 5600;

Об’єм бетону = 2,24;

Геометричний об’єм = 23,328.

4. Основні матеріали для виготовлення

Виробляють прямостоєчні фундаменти Ф6-4 методом віброформування в металевих нероз’ємних опалубках. Для виготовлення застосовують жорсткі конструкційні бетони, клас міцності яких становить 27,5. Крім того, бетони беруть морозостійкі (марка F150-200), водонепроникні (марка W4-8), а також з високими властивостями тріщиностійкості. Підвищення якостей пластичності та стійкості до дії довкілля досягається за допомогою спеціальних добавок, які вводять до складу бетонної суміші у строгих пропорціях. Параметри матеріалів регламентує чинний стандарт.

Фундаментні конструкції працюють в умовах значних руйнівних навантажень, тому їх піддають армування звареними армокаркасами з дрібно-і великосортної сталі класу А-100 і А-300 і рядового листового прокату. Виготовляються плоскі сітки із застосуванням арматури різних діаметрів. У тіло плити впроваджують заставні деталі кріплення – болти. Для підйому на висоту залізобетонної конструкції її оснащують стропувальними петлями. Усі металеві вузли піддають антикорозійній обробці. Для цього використовують цинконаповнені ґрунтовки.

5. Транспортування та зберігання

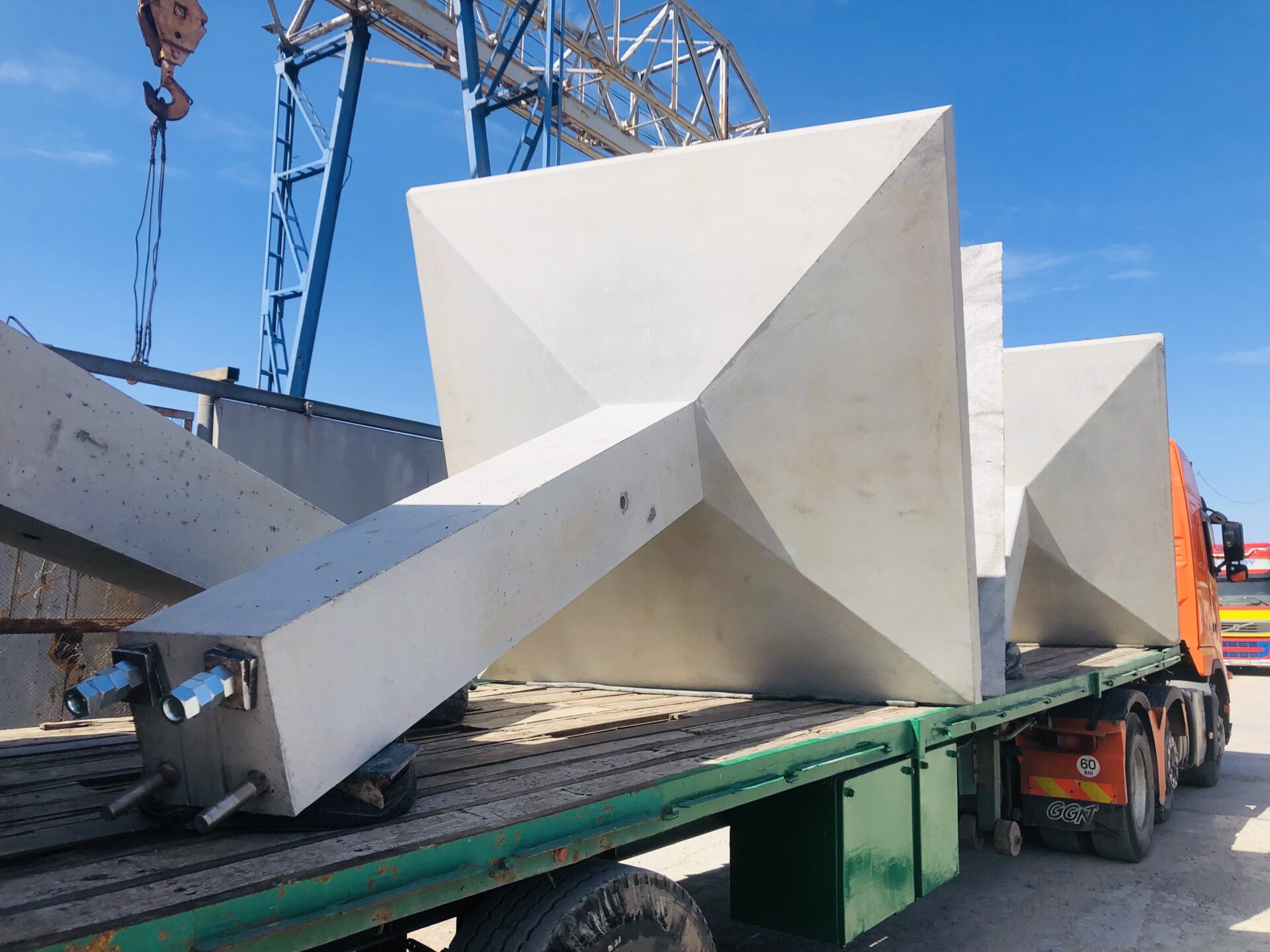

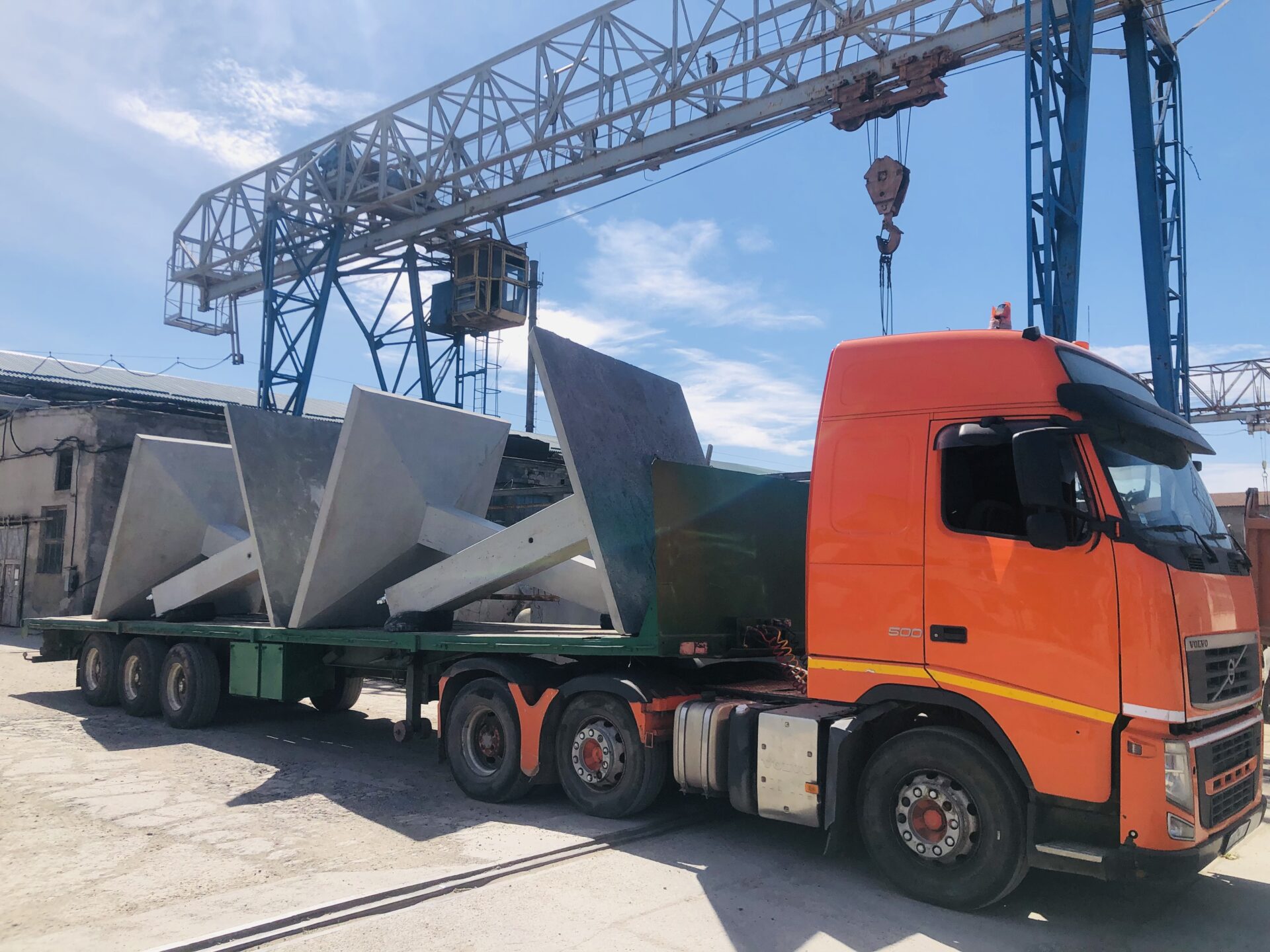

Масивні вироби фундаментів допускається транспортувати довгомірними автомашинами з нормою завантаження до 8 штук, а також залізничним транспортом із завантаженням у вагон до 14 штук, та річковим спецтранспортом відповідно до характеристик його вантажопідйомності. Кожен елемент повинен бути закріплений сталевим дротом та ізолювати від бортів машини та один від одного дерев’яними підкладками завтовшки 40 мм.

Складування організується на складах. Оптимально укладати в горизонтальному положенні по одному фундаменту, проте допускається укладати за спеціальними схемами, якщо це обумовлено збереженням продукції і забезпечить її доставку в придатному для монтажу стані. Для цього також вантажно-розвантажувальні роботи виконують максимально коректно.
